Un cliente de la provincia Guadalajara con una nave industrial dedicada al almacenamiento y distribución de bebidas, desea una ventilación mixta estática-dinámica, con el fin de obtener una ventilación permanente sin consumo ni mantenimiento, pero con la opción de poder aumentar la aspiración tanto en épocas estivales como en momentos de entrada y salida de camiones, mediante los extractores dinámicos instalados.

Siendo ocho las unidades recomendadas por nuestro departamento técnico, evitaremos la acumulación del calor bajo cubierta y potenciaremos la renovación del aire en el interior de la nave.
Para empezar diseñamos y fabricamos las bases de sujeción a cubierta fabricadas a la medida del tejado de la nave de nuestro cliente.

La ventilación mixta, se consigue mediante el aparato estático con funcionamiento por efecto venturi y depresión del aire caliente modelo ATOSDIN-E-VIII y la incorporación en este de un motor dinámico de diámetro 710 mm, por lo que el ahorro energético será considerable.

Las características técnicas de los extractores son las siguientes:
Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE 100250
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores eficiencia IE-2. excepto potencias inferiores a 0.75 Kw. monofásicos y 2 velocidades.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54.De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 5.5CV) y 400/690V 50Hz(potencias superiores a 5.5CV)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliester polimerizada a 190ºC. previo desengrase alcalino y pretratamiento libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

En este caso:
Velocidad: 935 R.P.M.
Potencia: 2,26 A
Caudal: 17.500 m3/h.
Nivel presión sonora: 66 dB(A)

Las unidades estáticas a partir del diámetro 300 mm, se suministran desmontadas para facilitar el posterior montaje en cubierta. Estos aparatos estáticos se componen de:

4 Alas exteriores
4 Alas interiores
1 Corona superior
1 Corona inferior
8 Escuadras de sujeción

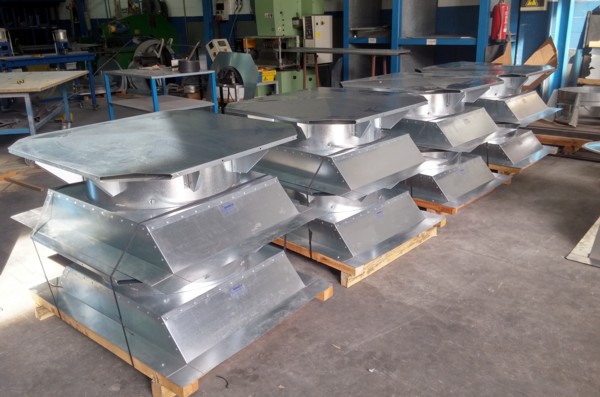

Tras la verificación por parte de nuestro departamento de calidad de las ocho unidades, se procede a atornillar las coronas exteriores a las interiores para su transporte.
