Para el falso techo de un altillo de una nave industrial de la provincia de Salamanca donde se producen altas temperaturas en los meses de verano nos solicitan la fabricacion de dos grupos de aspiración mixtos, estático-dinámicos con mitra de sujeción a cubierta fabricada a medida modelo ATOSDIN-M-III totalmente montados.

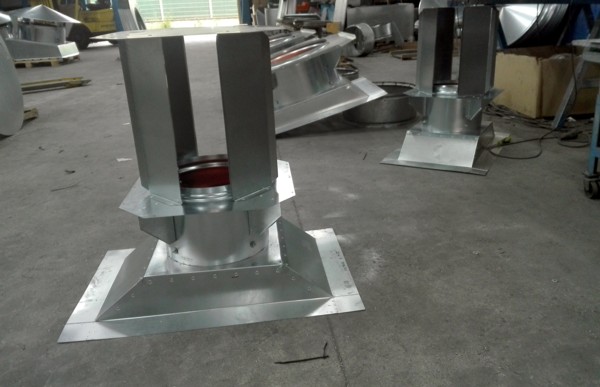

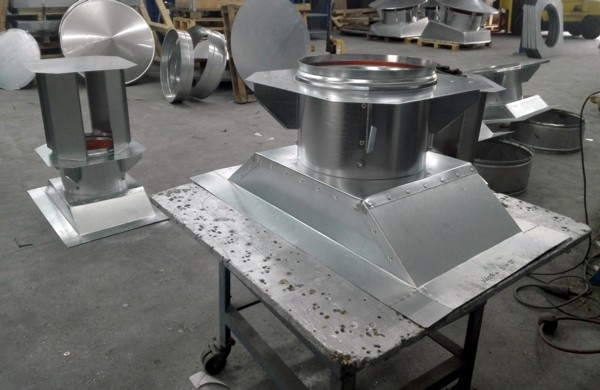

Diseñamos, cortamos y fabricamos las bases de sujeción a cubiertas a medida en acero galvanizado asi como las coronas de sujeción donde irá montado el sombrerete estático.

Las características técnicas del extractor instalado son las siguientes:

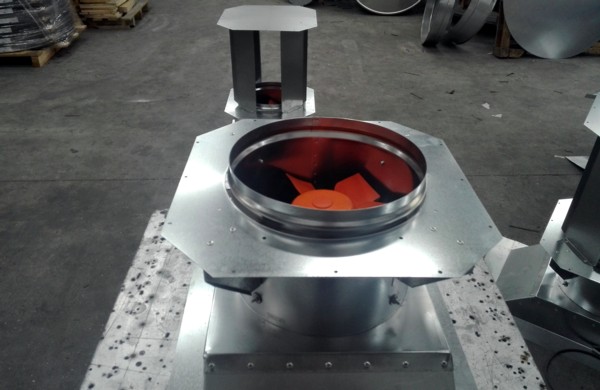

Ventiladores helicoidales murales. con hélice de plástico reforzada en fibra de vidrio

Ventilador:
– Marco soporte en chapa de acero
– Hélice en poliamida 6 reforzada con fibra de vidrio
– Rejilla de protección contra contactos según norma UNE-EN ISO 12499
– Modelos 71. 80. 90 y 100. la rejilla de protección se suministra como accesorio
– Dirección aire motor-hélice

Motor:
– Motores de eficiencia IE3 para potencias iguales o superiores a 0.75kW. excepto monofásicos. 2 velocidades y 8 polos.
– Motores clase F. con rodamientos a bolas. protección IP55. excepto modelos monofásicos desde el tamaño 45 hasta el tamaño 63. protección IP54. De 1 ó 2 velocidades según modelo
– Monofásicos 230V-50Hz. y trifásicos 230/400V-50Hz(hasta 4kW) y 400/690V 50Hz (potencias superiores a 4kW)
– Temperatura de trabajo: -25ºC+ 60ºC

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F)
– Grupo motor hélice. versión G.
– Dirección aire hélice-motor.
– Bobinados especiales para diferentes tensiones.

Finalmente montamos los sombreretes estáticos. El equipo funcionará por sistema de ventilación mixto. Cuando el motor esté funcionando tendrá una aspiración continua de 2.400 m3 de aire a la hora mientras que cuando el motor esté apagado, el grupo funcionara de forma estática sin consumo ni mantenimiento aspirando 460 m3 de aire a la hora.
