Para la ventilación y renovación del aire de una zona aislada dentro de una nave industrial en la provincia de Orense, donde se almacenan tintas para impresión, nuestro cliente nos encarga un extractor dinámico de cubierta con motor ATEX.

El extractor tiene las siguientes características técnicas :

Extractores helicoidales circulares y
Certificación ATEX con motor antiexplosivo CEE ExII2G EEx e, antideflagrante CEE ExII2G EEx d o DIP, para trabajar en atmósferas explosivas.

Ventilador:

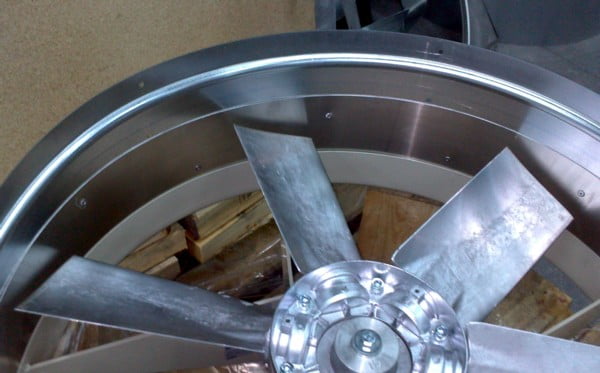

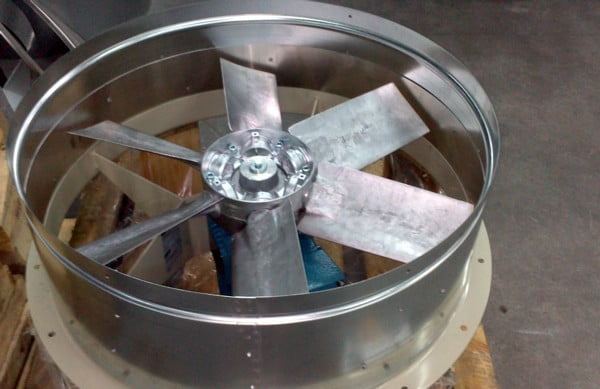

• Aro soporte en chapa de acero, con
banda de aluminio en la zona de la hélice según norma
EN-14986:2006
• Hélice en fundición de aluminio
• Dirección aire motor-hélice

Motor:
• Motores clase F, con rodamientos a bolas con
certificación ATEX, antiexplosivos EEx e, antideflagrante
• EEx d o DIP
• Trifásicos 230/400V.-50Hz.(hasta 5,5CV.) y 400/690V.-
50Hz.(potencias superiores a 5,5CV.)
• Temperatura de trabajo: -20ºC.+ 40ºC.

Acabado:
• Anticorrosivo con pintura ATEX, libre de
componentes férricos, en resina de poliéster,
polimerizada a 190ºC., previo desengrase
alcalino y pretratamiento libre de fosfatos

Velocidad 910 r.p.m.

Potencia 1,1 kW.

Caudal 20.200 m3/h.

Nivel presión sonora 72 dB(A)

El extractor es montado en la base de sujeción a cubierta con una luz 2.400 x 1150 mm. entre correas y el 5% de inclinación del tejado, atornillando la brida al cuadro de la mitra mediante 16 tornillos.

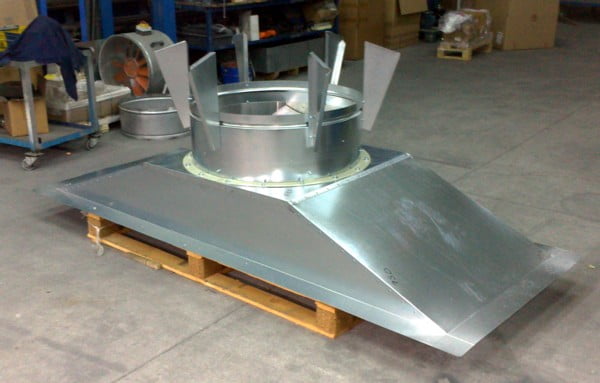

En la foto anterior se puede apreciar la fase de instalación de las escuadras en el cuello de la base, para posteriormente montar el tapa aguas antirebocante con cono inverso inferior.

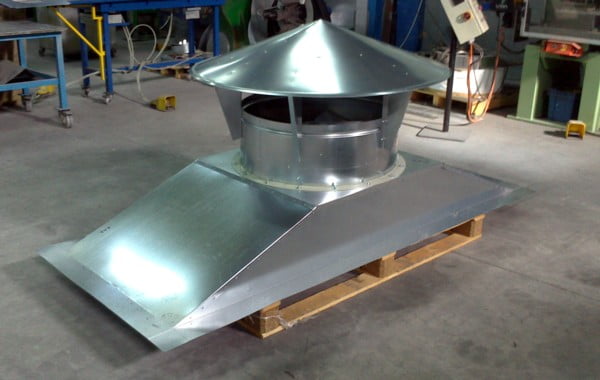

Una vez comprobado el consumo y funcionamiento, el extractor  de cubierta ATEX, esta listo para su envió a nuestro cliente, acompañado de la documentación y certificados correspondientes.
