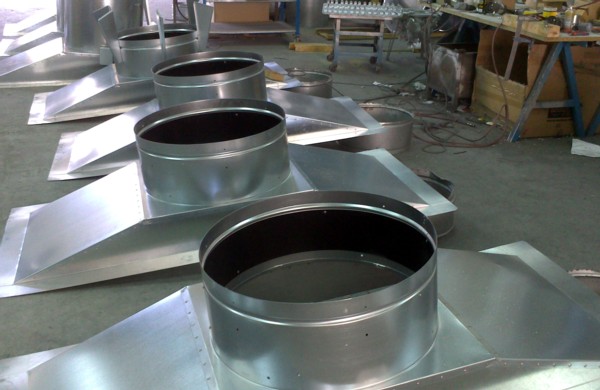

Para la ventilación, renovación del aire y extracción de gases de una nave industrial catalogada según la normativa como Zona 2, nos solicitan la fabricación de seis unidades del modelo ATOSDIN-710-6T-ATEX con bases de sujeción a cubierta fabricadas a la medida del tejado de la nave de nuestro cliente, según % de inclinación y distancia entre correas.

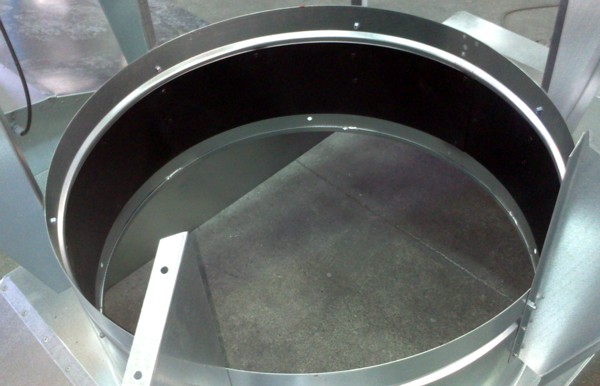

Como puede apreciarse en las imágenes, los cuellos de las bases llevan instaladas una bandas de aluminio anti-chispas.

Las características técnicas de los extractores son las siguientes :

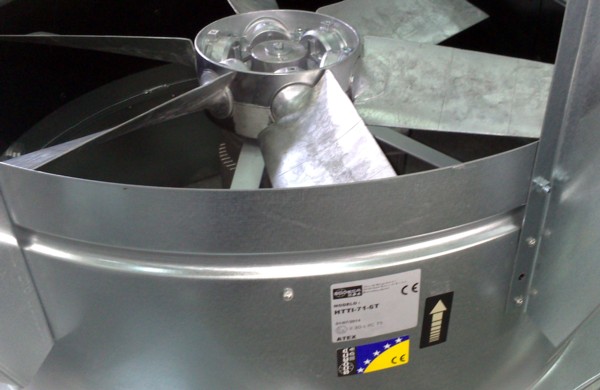

Extractores helicoidales murales (HCDF) o circulares (HDF) con Certificación ATEX y motor antideflagrante CEE ExII2G EExd, para trabajar en atmósferas explosivas.

Ventilador:
– Hélice en fundición de aluminio
– Dirección aire motor-hélice
– Prensa-estopas antichispas incluido
– HCDF: Marco soporte en chapa de aluminio
– HCDF: Rejilla de protección contra contactos según norma UNE 100-250
– HDF: Aro soporte en chapa de acero, con banda de aluminio en la zona de la hélice según norma EN-14986:2006

Motor:
– Motores clase F, con rodamientos a bolas, protección IP55, con certificación ATEX, antideflagrantes EEx”d” IIBT4
– Trifásicos 230/400V.-50Hz.(hasta 5,5CV.) y 400/690V.-50Hz. (potencias superiores a 5,5CV.)
– Temperatura de trabajo: -20ºC.+ 40ºC.

Acabado:
– Anticorrosivo con pintura ATEX, libre de componentes férricos, en resina de poliéster, polimerizada a 190ºC., previo desengrase alcalino y pretratamiento libre de fosfatos

Bajo demanda:
– Bobinados especiales para diferentes tensiones y frecuencias
– Construcción ATEX para diferentes categorías
– Extractores con motor de 2 velocidades

Velocidad 900 r.p.m.

Potencia 0,55 kW.

Caudal 13.800 m3/h.

Nivel presión sonora 67 dB(A)

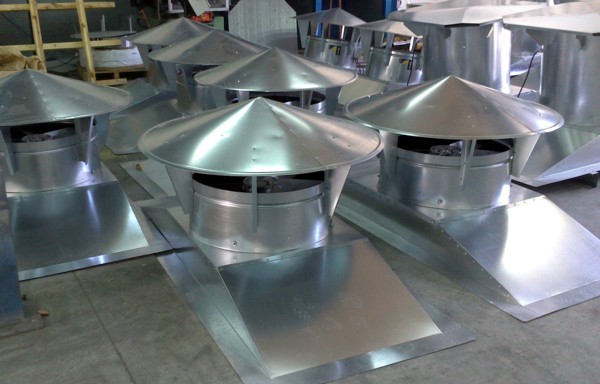

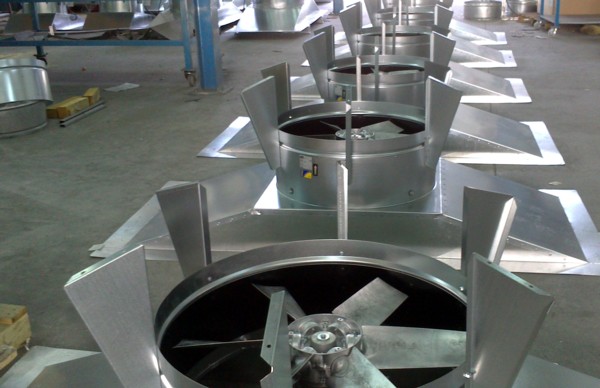

Los aparatos de ventilación anti-incendios con los extractores ATEX instalados, con sus correspondientes escuadras de sujeción al tapa-aguas antirebocante con cono inverso inferior que se colocará a continuación.

Una vez fabricadas todas las unidades se verifican, nuestro departamento de calidad y equipo técnico comprueban los funcionamientos y consumos de las unidades. Estos extractores de tejado ATEX van siempre acompañados de sus correspondientes certificados y sus etiquetas preceptivas.
