La ingeniería de una empresa con una nave industrial en la provincia de Cádiz, ha confeccionado un proyecto en el que se especifica la necesidad de instalación de un sistema dinámico de ventilación y renovación del aire. Para ello nuestro cliente nos encarga la fabricación de cuatro unidades del modelo ATOSDIN-550.

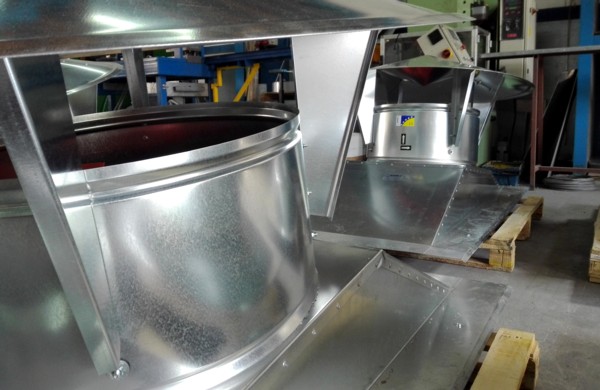

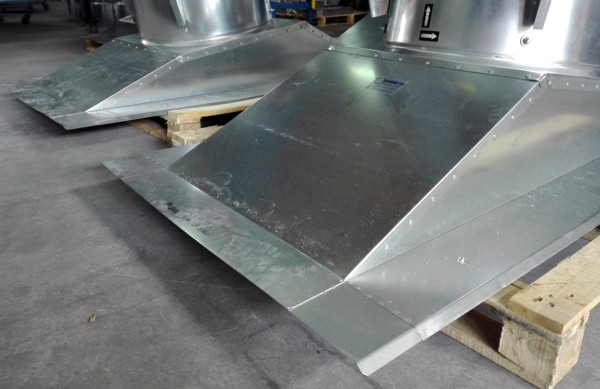

La ingeniería nos ha facilitado las medidas del tejado, por lo que diseñamos y fabricamos las bases de sujeción a cubierta a idéntica inclinación de la cubierta y distancia entre correas, asegurando que las bases asienten perfectamente entre las vigas de la estructura.

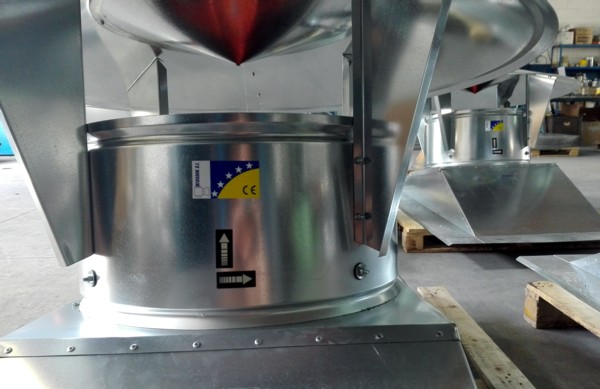

A continuación instalamos los extractores dinámicos en los cuellos de las bases mediante soportes de pletina fabricados a medida. Se atornillan con tuerca autoblocante y arandela metálica con junta de goma, para evitar vibraciones.

Las características técnicas de los extractores son las siguientes :

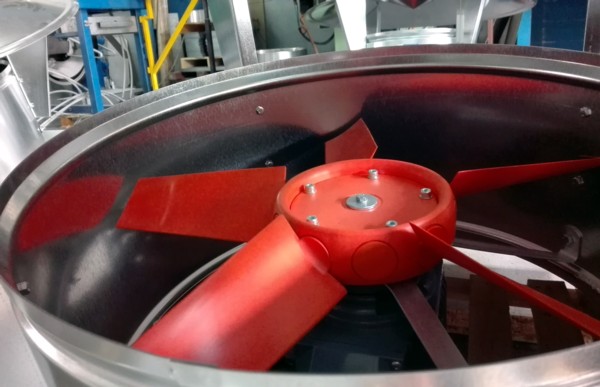

Hélice de plástico reforzada en fibra de vidrio.

Ventilador:
– Dirección aire motor-hélice.
– Hélice en poliamida 6 reforzada con fibra de vidrio.
– Marco soporte en chapa de acero.
– Como accesorio. rejilla de protección contra contactos según norma UNE-100250.

Motor y variador electrónico :
– Motores eficiencia IE3. regulables electrónicamente.
– Se suministrará el variador de velocidad VSD según pedido.
– Variador electrónico de velocidad (VSD) regulable mediante señal externa de 0-10
– Se recomienda instalar filtros senoidales entre ventilador y variador electrónico de velocidad (VSD). cuando haya gran distancia entre ellos.
– Se recomienda instalar el variador electrónico de velocidad (VSD) fuera de la zona de trabajo.
– La señal externa puede subministrarse a través de un control manual o automático con salida 0-10 V.
– Variador electrónico de velocidad (VSD). disponibles con entrada monofásica 220-240 V 50/60 Hz hasta 3cv (Tipo VSD1/ARFM) o con entrada trifásica 380-415 V 50/60 Hz (Tipo VSD3/A-RFT).
– Por defecto se entrega el variador electrónico de velocidad (VSD) programado a velocidad constante.
– Temperatura de trabajo ventilador: -25 ºC +60 ºC.
– Temperatura de trabajo (VSD): -25 ºC +50 ºC.
– Motores clase F. con rodamientos a bolas. protección IP55.
– Trifásicos 230/400 V 50 Hz. (hasta 5.5 CV) y 400/690 V 50 Hz. (potencias superiores a 5.5 CV).

Acabado:
– Anticorrosivo en resina de poliéster polimerizada a 190 ºC. previo desengrase con tratamiento nanotecnológico libre de fosfatos.

Bajo demanda:
– Conjunto motor. hélice y rejilla (versión F).
– Conjunto motor. hélice y rejilla (versión G).
– Dirección aire hélice-motor.

Velocidad 1.380 r.p.m.
Potencia 1,69 (A)
Nivel presión sonora 65 dB (A)
Caudal 10.185 m3/h.

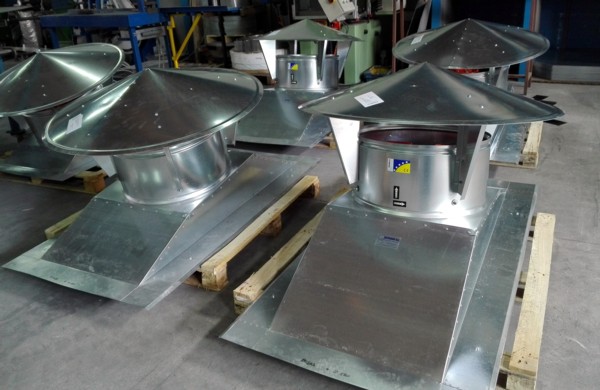

Se colocan las seis escuadras de sujeción del tapa-aguas antiregolfante con cono inverso inferior. Los grupos de extracción dinámica por cubierta, están fabricados con chapa galvanizada de 1 mm. de espesor, garantizando su resistencia a su instalación en el exterior.

Por último y una vez atornillado el tapa-aguas, nuestro departamento de control de la calidad verifica el funcionamiento y consumo del 100% de las unidades, garantizando la alta calidad que ofrecemos a nuestros clientes.

Los aparatos están listos para su envió a nuestro cliente en Cádiz
