Para ventilar el falso techo de una nave industrial nos encargan la fabricación de tres aparatos de aspiración estática modelo ATOSDIN-E-VI con base de sujeción a cubierta fabricada a medida con un caudal de 1.550 m3 de aire a la hora.

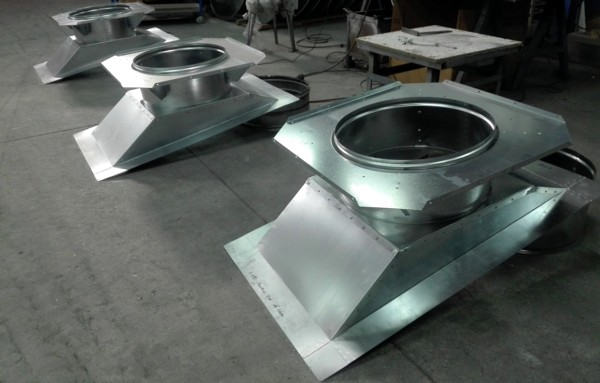

Fabricamos las mitras de sujeción a cubierta fabricadas a la medida del tejado de la nave industrial de nuestro cliente, en este caso 12% de pendiente y 1.100 mm de distancia entre correas.

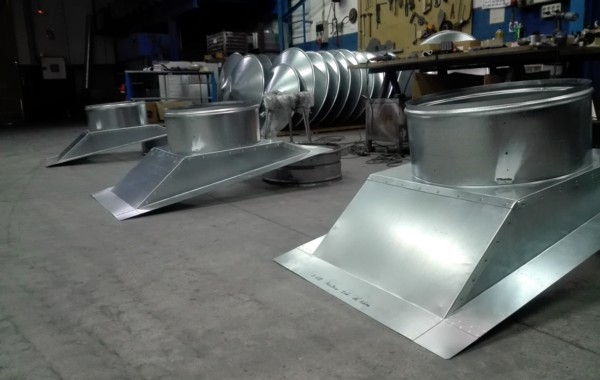

Una vez instalados los cuellos de diámetro 570 mm, montamos las coronas donde posteriormente ira fijado el sombrerete estático. Nuestro aparato de ventilación estática de este modelo tiene los siguientes elementos de configuración

– Mitra de sujeción a cubierta. (Fabricada a medida)
– Elemento de ventilación estática ATOSDIN, con una aspiración de 1.550 m3 de aire a la hora.
– Velocidad viento exterior 3,9 mts/sg.
– Diferencia térmica 10 mts. 9º
– Presión atmosférica 760 mm. c.d.HG
MATERIAL DE FABRICACIÓN:
– Acero galvanizado de 1 mm. espesor
– Ensamblaje, remache AVEX 4,8 x 10 Al estanco
– Tornillería sujeción M6 x 10 Zinc.

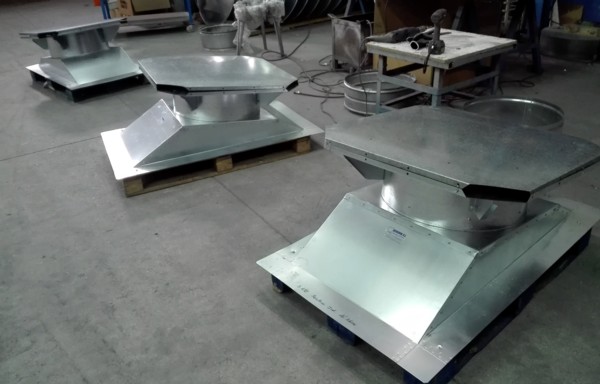

Como es habitual, enviamos los equipos estáticos con las alas de los sombreretes desmontadas para facilitar el envio y evitar posibles daños en el transporte. Facilitamos al cliente un croquis de montaje para que pueda montar el aparato una vez lo reciba en sus instalaciones.
